56677凤凰平台
56677凤凰平台
Inconel625镍基合金问世于上世纪九十年月初期，，，，，效劳于航空事业，，，，，因此，，，，，可普遍 用于制造航空发念头零部件、宇航结构部件和化工装备。。。。合金的加工和焊接性能优异，，，，，近年随着高温合金的普及，，，，，更多行业更多方面最先应用起Inconel625的质料，，，，，Inconel625的主要因素为镍和铬，，，，，镍的加入使质料更具耐侵蚀性。。。。同时机械强度和塑性。。。。热加工性能都有了显着的增添，，，，，提高成材率。。。。延展性和塑性，，，，，使质料更具有柔韧，，，，，同时加入了铬元素，，，，，可以进一步的提高质料的耐侵蚀性，，，，，再加入了铁、铌、铜这些其他微量元素，，，，，作育了Inconel625优异的抗拉性能以及耐侵蚀性能，，，，，可以经受住高温、高压和强侵蚀的情形中举行事情，，，，，该合金用于制造发念头机匣、导向叶片、装置边和筒体、燃油总管等零部件等等。。。。
Inconel625镍基高温合金
商业牌号：Inconel625
美国牌号：UNS N06625
中国牌号：GH3625/GH625
法国牌号：NC22DNb
德国牌号：W.Nr.2.4856
一、Inconel625（NO6625）高温合金概述：
Inconel625是以钼、铌为主要强化元素的固溶强化型镍基变形高温合金，，，，，具有优良的耐侵蚀和搞氧化性能，，，，，从低温到980℃均具有优异的拉伸性能和疲劳性能，，，，，并且耐盐雾气氛下的应力侵蚀。。。。因此，，，，，可普遍 用于制造航空发念头零部件、宇航结构部件和化工装备。。。。合金的加工和焊接性能优异，，，，，可供应种种板材、棒 材、管材、丝材、带材和锻件。。。。
1、质料牌号： Inconel625。。。。
2、Inconel625相近牌号： GH3625(GH625)(中国)，，，，，UNS NO6625(美国)、NC22DNb(法 国)、2.4856(德国)。。。。
3、化学因素：见表1-1。。。。

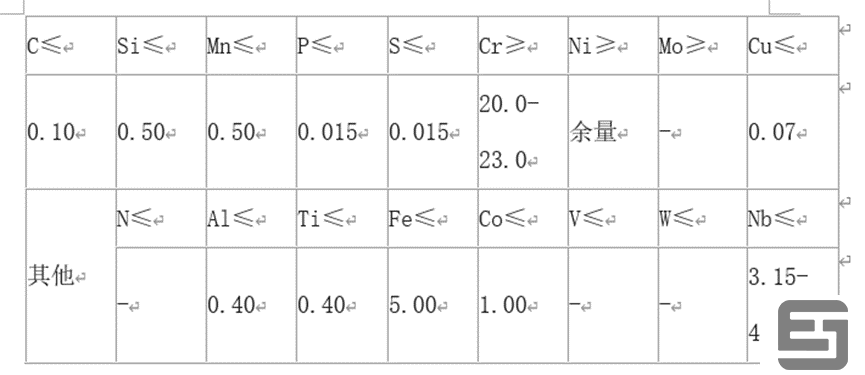

表1-1
4、热处置惩罚制度：棒材：950～1030℃，，，，，空冷或水冷；；；；；或1090～1200℃，，，，，空冷或水冷固溶处置惩罚。。。。板材：950～1030℃，，，，，空冷；；；；；或1090～1200℃，，，，，空冷。。。。管材：推荐退火温度：960～1030℃，，，，，空冷或水冷。。。。
5、品种规格与供应状态：可供应d25～80mm的棒材和δ0.8～10.5mm的板 材，，，，，也可供应d6～40mm的无缝（焊）管。。。。棒材不经热处置惩罚但以车光或磨光 状态交货；；；；；板材经固溶、精整后供应；；；；；管材经固溶、酸洗（或灼烁退火） 后供货。。。。
6、熔炼与铸造工艺：合金接纳真空感应炉熔炼加电渣重熔或真空感应炉加真空电弧重熔工艺生产。。。。
7、应用概况与特殊要求：该合金用于制造发念头机匣、导向叶片、装置边和筒体、燃油总管等零部件，，，，，已通过现实应用审核，，，，，使用温度为950℃；；；；；合金在550～700℃恒久使用后有一定的时效硬化征象，，，，，导致合金塑 性有一些下降。。。。
二、Inconel625（NO6625）高温合金物理及化学性能：
1、热性能：
(1)、Inconel625熔化温度规模：1290～1350℃[1]。。。。
2、 Inconel625密度：ρ=8.44g/cm3。。。。
3、Inconel625磁性能：合金无磁性。。。。
4、Inconel625化学性能：

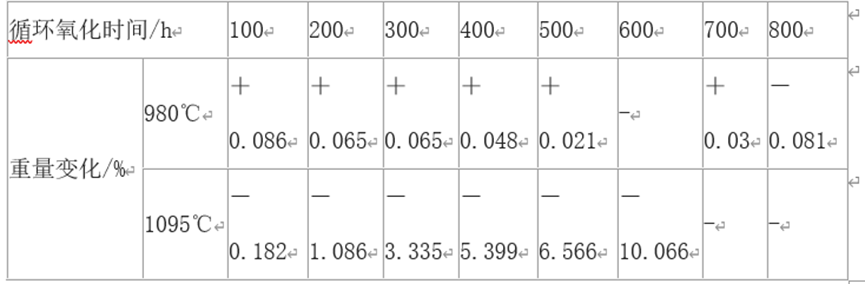

(1)、Inconel625抗氧化性能：合金具有优良的抗高温氧化性能，，，，，高温下在空气介质中循环氧化后合金 的重量转变见表2-1。。。。
表2-1

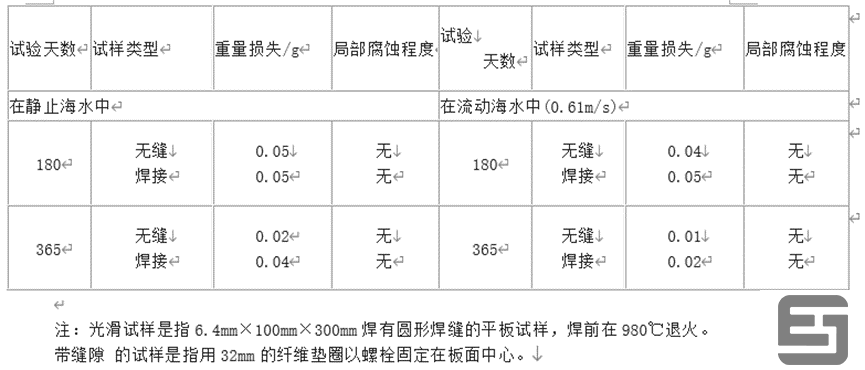

(2)、Inconel625抗侵蚀性能：合金具有优异的耐海水侵蚀性能，，，，，见表2-2。。。。合金还耐种种盐类溶液的侵蚀。。。。别的，，，，，尚有优异的耐硝酸及磷酸侵蚀的能力，，，，，对加 热至沸点以下的盐酸和低浓度的硫酸侵蚀也有相当的抗力。。。。
表2-2
三、Inconel625（NO6625）高温合金力学性能：

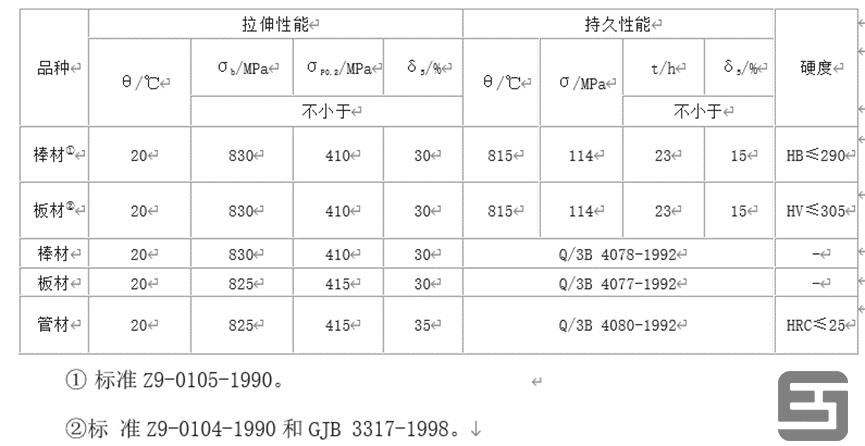

Inconel625技术标准划定的性能： 见表3-1
表3-1
① 标准Z9-0105-1990。。。。
②标 准Z9-0104-1990和GJB 3317-1998。。。。
四、Inconel625（NO6625）高温合金组织结构：
1、Inconel625相变温度
2、Inconel625时间-温度-组织转变曲线
3、Inconel625合金组织结构：合金在固溶状态的组织为奥氏体基体和少量的TiN、NbC、和M6C相，，，，，经650～900℃恒久时效后，，，，，所析出的相为γ"、δ、M23C6和M6C。。。。在650～700℃ 恒久时效后主要析出γ"，，，，，使合金室温、高温强度显着提高，，，，，塑性有所下降，，，，，但仍坚持较高水平；；；；；780～850℃时效后主要析出δ相，，，，，虽然强度有所提高，，，，，但合金塑性下降较多。。。。900℃时效后只有少量的析出相，，，，，因此力学性能与固溶状态相近。。。。δ相为正交结构片状Ni3Nb，，，，，并 以针状魏氏体组织保存[1,7]。。。。
?
五、Inconel625（NO6625）高温合金工艺性能与要求：
1、Inconel625成形性能：
合金的冷热成形性能优异。。。。钢锭铸造加热温度为1120℃，，，，，开锻温度不低于1030℃，，，，，停锻温度不低于930℃；；；；；模锻时，，，，，变形量应不小 于15%～20%。。。。轧制加热温度为1120～1160℃，，，，，开轧温度不低于1050℃，，，，，停轧温度不低于930℃，，，，，薄板冷轧半制品变形量为25%～30%，，，，，制品变形量不小于30%。。。。中心及制品淬火温度为1100℃±10℃[1,8]。。。。
2、Inconel625焊接性能：
合金焊接性能优异，，，，，可在�；；；；；て障掠梦� 极或本合金作添料举行氩弧焊接，，，，，也可用钎焊毗连及电阻缝焊。。。。
3、Inconel625零件热处置惩罚工艺：
消除应力：900℃；；；；；退火：930～1040℃，，，，，1h；；；；；固溶处置惩罚：1090～1200℃，，，，，空冷或水冷。。。。当合金在不高于650℃事情时，，，，，可凭证要求接纳热轧、冷轧或退火状态的质料。。。。当事情温度在650℃以上时，，，，，对要求具有较好的疲劳性能和抗拉强度的零部件可接纳退火工艺，，，，，对要求 具有较好蠕变和长期性能的零件可接纳固溶处置惩罚。。。。
5、Inconel625切削加工与磨削性能：
应接纳硬质合金或高速钢刀具。。。。所用切削工具应具有正前角。。。。 高速切削加工时推荐用水基冷却液，，，，，低速切削加工时推荐用较粘稠的冷却液。。。。
六、Inconel625（NO6625）高温合金品种规格与供应状态：
1、品种分类：56677凤凰平台可生产种种规格的Inconel625无缝管、Inconel625钢板、Inconel625圆钢、Inconel625锻件、Inconel625法兰、Inconel625圆环、Inconel625焊管、Inconel625钢带、Inconel625丝材及配套焊材。。。。
2、交货状态：无缝管：固溶+酸白，，，，，长度可 定尺；；；；；板材：固溶、酸洗、切边；；；；；焊管：固溶酸白+RT%探伤，，，，，锻件：退火+车光；；；；；棒材以锻轧状态、外貌磨光或车光；；；；；带材经冷轧、固溶软态、去氧化皮交货；；；；；丝材以固溶酸洗盘状或直条状 、固溶直条细磨光状态交货。。。。
